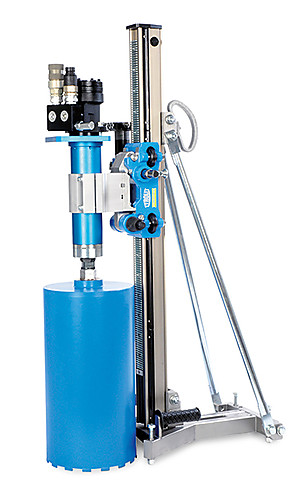

Гидравлическая установка алмазного бурения Tyrolit DRA500
Производитель: Tyrolit (Австрия)
Установка алмазного бурения для сверления коронками до 500 мм. Может быть укомплектована маслостанцией 20 и 25 кВт. Пригодна для работы во взрывоопасных зонах, в суровых погодных условиях и для работ под водой. Мощные гидравлические станции способны нагнитать гидравлическую жидкость потоком 40 л/мин давлением в 50 бар, такое давление способно приводить в дейтсвие гидромотор для вращения алмазных коронок диаметром 500 мм.
Технические характеристики маслостанций
| Модель | PPH20 | PPH25 |
| Номинальная мощность(400В/50Гц) | 20 кВт | 25 кВт |
| Ступени давления | 2 | 2 |
| 2 контура подачи | шестеренчатый насос | шестеренчатый насос |
| Главный контур передачи | Двойной шестеренчатый насос | шестеренчатый насос |
| Ступень 1 (32 А) | 33 л/мин. при 260 бар | 45 л/мин. при 260 бар |
| Ступень 2 (32 А) | 40 л/мин. при 210 бар | 50 л/мин. при 210 бар |
| Размеры (Д х Ш х В) | 720х475х988 мм | 720х475х988 |
| Вес | 140 кг | 145 кг |
Технические харатеристики стойки
| Диапазон диаметров сверления | 102 – 500 мм |
| Применение/способ работы | Станинное/«мокрый» |
| Максимальный диаметр с вставкой 180 мм | 400 мм |
| Максимальный диаметр с вставкой 250 мм | 500 мм |
| Максимальная рабочая длина коронки | 825 мм |
| Размеры (Д х Ш х В) | 454 х 301 х 1182 мм |
| Вес станины | 26 кг |
| Опорная плита станины | Анкерная, стальная |
| Указатель центра отверстия | есть |
| Диагональная регулировка с угловой индикацией для сверления под углом | 90° – 45° |
| Двух скоростной редуктор перемещения каретки | 1:1 и 1:3,5 |
| Гидравлический моторный блок | 145 см³ |
| Быстроразъёмная система фиксации моторного блока ModulDrill | есть |
| 3 рукоятки для переноски и монтажа | есть |
| Регулируемые и сменные ролики каретки | есть |
Особенности
- Высокопроизводительное и экономически эффективное сверление с полным гидравлическим приводом (коронки и каретки).
- Точное и стабильное сверление обеспечивается благодаря износостойкой роликовой системе подачи каретки.
- Легкая транспортировка, а так же сборка и демонтаж системы из-за простой и компактной конструкции.
- Быстрая и надежная фиксация моторного блока на каретке с использованием быстроразъемной системы ModulDrill.
- Легкое сверление без чрезмерных усилий с редуктором плавного хода каретки через гидромотор ее подачи.
- Сверление на большую глубину коронками специальной длины, используя возможности увеличения направляющего рельса станины.
- Возможность применения станины с канатными и электрическими сверлильными системами Tyrolit Hydrostress, благодаря совместимости модульной конструкции.
Система алмазного сверления DRA500 с гидравлической подачей каретки
| Артикул | Наименование | Цена, руб | |
|---|---|---|---|
| 976023 | Гидравлический моторный блок В 145 см | 166821.00 |  |
| 10987700 | Станина DRA 500P | 190538.00 | |
| 974276 | Сверлильный гидравлический привод (с патроном 1 1/4") | 140765.00 | |
| 960630 | ModulDrill адаптер 250 мм | 60690.00 | |
| 960541 | Гидравлический блок подачи каретки | 155865.00 | |
| 10983600 | Гидравлический агрегат PPH20S/380-420В | 973168.00 | |
| 976206 | Комплект шлангов 5 шт. (8м) FD | 122980.00 | |
| 05317101 | Анкер ED M12 D (в упаковке 50 шт.) | по запросу | |
| 09300150 | Инструмент для забивания анкеров М12 | по запросу | |
| 2018162 | Бур SDS+ 16/210 | по запросу | |
| 977619 | Анкерное крепление M12 | 7603.00 | |
| 977392 | Колеса в сборе | 13897.00 | |
Система алмазного сверления DRA500 с ручной подачей каретки
| Артикул | Наименование | Цена, руб | |
|---|---|---|---|
| 976023 | Гидравлический моторный блок В 145 ccm | 166821.00 | |
| 10987700 | Станина DRA 500P | 190538.00 | |
| 974276 | Сверлильный гидравлический привод (с патроном 1 1/4") | 140765.00 | |
| 960630 | ModulDrill адаптер 250 мм | 60690.00 | |
| 10983600 | Гидравлический агрегат PPH20S/380-420В | 973168.00 | |
| 976206 | Комплект шлангов 5 шт. (8м) FD | 122980.00 | |
| 05317101 | Анкер ED M12 D (в упаковке 50 шт.) | по запросу | |
| 09300150 | Инструмент для забивания анкеров М12 | по запросу | |
| 2018162 | Бур SDS+ 16/210 | по запросу | |
| 977619 | Анкерное крепление M12 | 7603.00 | |
| 977392 | Колеса в сборе | 13897.00 | |
Дополнительные принадлежности
| Артикул | Наименование | Цена, руб | |
|---|---|---|---|
| 05317101 | Анкер ED M12 D (в упаковке 50 шт.) | по запросу | |
| 2018162 | Бур SDS+ 16/210 | по запросу | |
| 09300150 | Инструмент для забивания анкеров М12 | по запросу | |
| 977619 | Анкерное крепление M12 | 7603.00 | |
| 977394 | Распорная колонна (регулируется по высоте/длине: 1,7 м – 3,1 м) | 54377.00 | |
| 984969 | Удлинительный рельс 230 мм | 30340.00 | |
| 984970 | Удлинительный рельс 460 мм | по запросу | |
| 984971 | Удлинительный рельс 910 мм | 57756.00 | |
| 977446 | Дополнительная опора к удлинительному рельсу 910 мм | 33036.00 | |
| 964906 | Вставка ModulDrill 180 мм (для Ø ≥ 300 до 400) | 35145.00 | |
| 964907 | Вставка ModulDrill 250 мм (для Ø ≥ 300 до 500) | 37593.00 | |
| 977392 | Колёса в сборе | 13897.00 | |
| 10983600 | Гидравлический агрегат PPH20S/380-420В | 973168.00 | |
| 10984200 | Гидравлический агрегат PPH25S/380-420В | по запросу | |
| 976206 | Комплект шлангов 5 шт. (8м) FD | 122980.00 | |
| 974270 | Устройство для извлечения коронки | 41650.00 | |
| 974984 | Быстросъёмное кольцо | 395.00 | |
| 359472 | Удлинитель 1 ј" 300 мм | 3064.00 | |
| 359474 | Удлинитель 1 ј" 500 мм | 5195.00 | |
| V3001T | Быстросъёмное устройство | по запросу | |
